İçi boş çubuk

Duvar Kalınlığı Tekdüzeliği Gerçek Dünyadaki Gücü Tek Başına Çaptan Daha Fazlasını Belirler

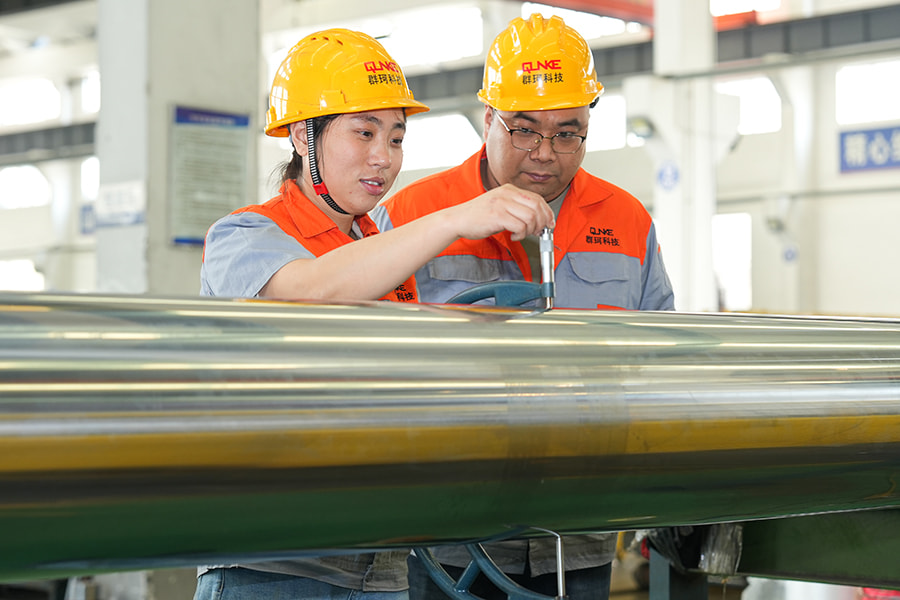

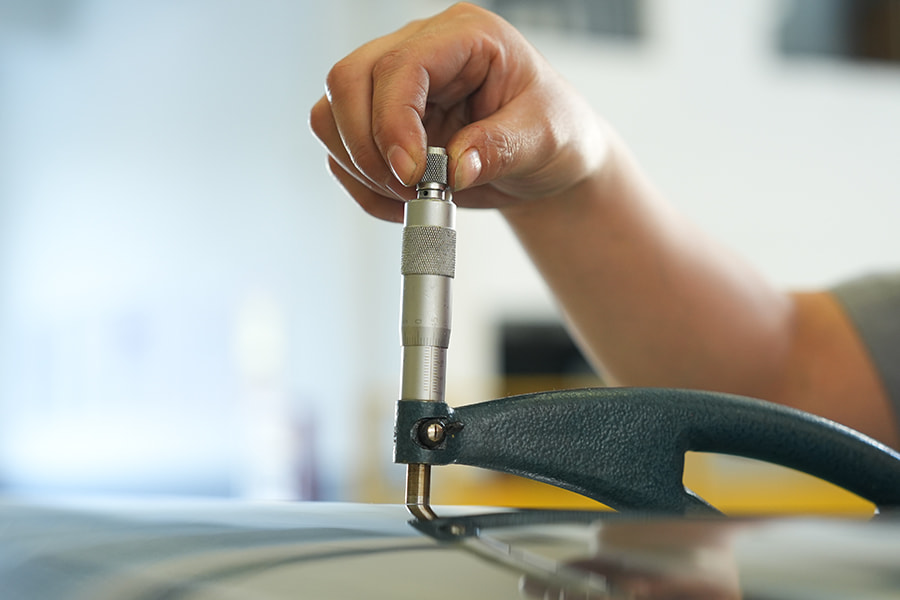

İçi boş bir piston çubuğunun gücü yalnızca dış çapının ve kağıt üzerindeki delik boyutunun bir fonksiyonu değildir; büyük ölçüde duvar kalınlığının tüm çevre ve tüm uzunluk boyunca ne kadar düzgün kaldığına da bağlıdır. İşleme sırasında iç delik merkezden biraz bile saparsa, çubuğun bir tarafı diğerinden daha ince bir duvarla sonuçlanır, bu da yük altında nominal duvar kalınlığının önerdiğinden çok farklı davranan zayıf bir nokta oluşturur. Bu tür bir eksantrikliği basit bir dış çap ölçümüyle yakalamak zordur; bu nedenle duvar kalınlığı doğrulaması, yalnızca dış kısmın görsel veya boyutsal incelemesine dayanmak yerine tipik olarak çubuk boyunca birden fazla noktada ultrasonik kalınlık testi yapılmasını gerektirir.

Pratikte bu iki anlamına gelir içi boş piston çubukları Bir teknik özellik sayfasında aynı dış ve iç çap spesifikasyonlarına sahip olanlardan biri, delme sırasında diğerine göre daha sıkı eşmerkezlilik kontrolü ile üretilmişse, gerçek dünya yük kapasitesinden anlamlı derecede farklı olabilir.

Deliğin İç Kaplaması Dış Yüzey Kadar Önemlidir

Piston çubuklarıyla ilgili kalite tartışmalarının çoğu, contalarla etkileşime giren şey olduğundan dış yüzey kaplamasına odaklanır. Bununla birlikte, bir hidrolik silindir içi boş piston kolu için, özellikle deliğin hidrolik sıvıyı taşıdığı veya iç tesisat için bir geçit görevi gördüğü tasarımlarda, iç delik yüzeyinin de dikkat edilmesi gerekir. Pürüzlü veya tutarsız bir iç yüzey, sıvı akışında türbülans yaratabilir, zamanla iç korozyona katkıda bulunabilir ve bazı tasarımlarda, yorulma ömrünü dışarıdan içeriye değil içeriden dışarıya doğru azaltan bir gerilim yükseltici görevi görebilir.

İkincil Bitirme Adımı Olarak Honlama

Pek çok içi boş çubuk uygulaması, özellikle delme işleminin bıraktığı takım izlerini düzeltmek için delme işleminden sonra iç deliğe bir honlama geçişi içerir. Bu adım genellikle düşük maliyetli içi boş çubuklarda atlanır; bu, harici özellikler aynı görünse bile delik yüzey kalitesinin tedarikçiler arasında önemli ölçüde farklılık gösterebilmesinin bir nedenidir.

Delme Yöntemi Neden Delikten Daha Fazlasını Etkiler?

İçi boş bir piston kolunda iç deliğin oluşturulması, genellikle derin delik delme veya tabanca delme yoluyla yapılır ve kullanılan yöntemin, yalnızca deliğin kalitesi üzerinde değil, çubuğun genel düzlüğü üzerinde de aşağı yönlü etkileri vardır. Derin delik delme, uzun, dar bir yol üzerinde önemli miktarda ısı ve kesme kuvveti üretir ve eğer süreç iyi kontrol edilmezse, matkap ilerledikçe merkezden biraz uzaklaşabilir; bu da hem deliğin eksantrikliğine hem de çevredeki malzeme iç gerilimi yeniden dağıttığında çubuğun hafif bir eğri geliştirme eğilimine neden olur.

• Tabancalı delme, standart derin delik delmeye kıyasla uzun uzunluklarda daha düz, daha tutarlı delikler üretme eğilimindedir
• İşlem sırasında matkaptan geçen soğutma sıvısı akışı, ısı oluşumunun kontrol edilmesine yardımcı olur ve matkabın gezinme riskini azaltır
• Delme sonrasında çubuğun gerilimini azaltmak, dış çapın son işlemleri yapılmadan önce çubuğun nihai düzlüğünün stabilize edilmesine yardımcı olur
• Tek bir sürekli geçişle delinen çubuklar genellikle daha kısa aşamalarda delinen çubuklardan daha iyi eşmerkezlilik gösterir

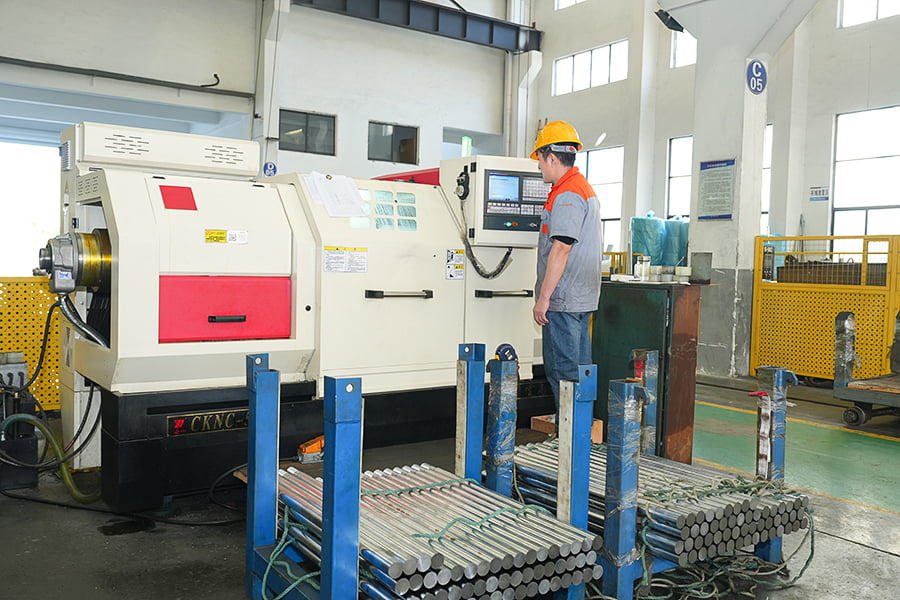

Bu aşamada ortaya çıkan delik düzgünlüğü sorunlarının daha sonraki süreçte düzeltilmesi son derece zor olduğundan, Wuxi tesisimizde içi boş çubuk üretimimiz için sürekli soğutma sıvısı akışıyla tabanca delmeye güveniyoruz.

İç Delik Ağırlığı Azaltmaktan Daha Fazlasını Yapabilir

Ağırlığın azaltılması, içi boş bir piston çubuğunun seçilmesinin en yaygın nedenidir, ancak iç delik aynı zamanda katı bir çubuğun sunamayacağı işlevsel olasılıkların da önünü açar. Bazı silindir tasarımlarında delik, hidrolik sıvı için özel bir geçiş olarak kullanılır ve silindir gövdesi boyunca harici tesisat döşenmesine gerek kalmadan basıncın uzun silindirin uzak ucuna ulaşmasına olanak tanır. Bu, özellikle harici hortumların uzun stroklu bir silindirin tüm uzunluğu boyunca yönlendirilmesinin pratik olmadığı, alanı kısıtlı ekipmanlarda kullanışlıdır.

Diğer uygulamalarda delik, yalnızca harici limit anahtarlarına dayanmak yerine hassas, sürekli konum izleme gerektiren silindirlerde strok geri bildirimi için kullanılan konum algılama çubuğu gibi ikincil bir çubuğu veya sensör kablosunu barındırmak için kullanılır.

Bükülme Davranışı Katı Çubuklardan Farklı Bir Destek Stratejisi Gerektirir

İçi boş bir piston kolu, malzemeyi tüm kesiti doldurmak yerine dış duvara doğru dağıttığı için, basınç yükü altında bükülmeye karşı direnci, çap arttıkça katı bir çubuğun yaptığı gibi ölçeklenmez. Belirli bir dış çap için içi boş bir çubuk, çıkarılan malzemeyi telafi etmek için dış çap artırılmadığı sürece genellikle katı bir çubuğa göre daha düşük bir sıkıştırma yükünde bükülür. Bu, çapı ayarlamadan veya ara destek eklemeden yalnızca içi boş bir tasarımın ağırlık tasarrufuna güvenmenin, karşılaşacağı gerçek yan yük koşulları için çubuğun boyutunun altında kalmasına neden olabileceği uzun stroklu uygulamalarda önemli bir husustur.

İçi Boş Piston Mili, Katı Milin Çözemediği Sorunları Çözüyor

İçi boş çubuk tasarımları, yalnızca katı bir çubuğa daha hafif bir alternatif olarak seçilmek yerine, ağırlığın veya dahili yönlendirme kapasitesinin gerçek bir işlevsel avantaj sağladığı uygulamalarda yerini kazanma eğilimindedir. Denizcilik ve liman ekipmanlarında kullanılan uzun stroklu silindirler, daha hafif hareketli bileşenlerin destekleyici yapılara daha az yük bindirmesi ve çalışma sırasında dinamik yükü azaltması nedeniyle genellikle azaltılmış kütleden yararlanır. Petrol sahası ve madencilik ekipmanı bazen hidrolik sıvıyı veya enstrümantasyon kablolarını çubuğun içinden yönlendirmek için dahili delikten yararlanarak genel sistem tasarımını basitleştirir.

• Azalan ileri geri hareket eden kütlenin dinamik performansı iyileştirdiği uzun stroklu uygulamalar
• Çubuğun içinden dahili sıvı yönlendirmesi veya kablo geçişi gerektiren tasarımlar
• Silindirin kendi ağırlığından kaynaklanan yapısal yükün en aza indirilmesinin öncelikli olduğu ekipmanlar
• Piston çubuğu içinde mahfaza geçişi gerektiren dahili konum algılama çubukları kullanan sistemler

Denizcilik, liman ve madencilik ekipmanı üreticileri için desteklediğimiz hidrolik silindir projelerinde, hidrolik silindir içi boş piston çubuğu ağırlığı azaltmanın tek belirleyici faktör olması yerine neredeyse her zaman bu işlevsel ihtiyaçlardan birine gelinmiştir.
